uhz磁翻板液位計

uhz磁翻板液位計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-UHZ
  • 測量范圍:0~12m
  • 精度等級:±10mm
  • 公稱通徑:DN20-DN100
  • 適用介質:水 化工原料 油 液體
  • 工作壓力:1.6~6.3MPa
  • 工作溫度:≤400℃
  • 供電方式:24VDC
  • 訂貨號:VIMKKPNLC456

uhz磁翻板液位計概述

磁翻板液位計(以下簡稱液位計)。適用于工業生產過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位的檢測 。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號,通過一定的電氣裝置達到自動控制和測量液位的目的。

液位計是具有可靠的安全性的檢測儀表,由于具有磁性耦合的隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。

液位汁具有就地顯示的直讀式特性,不需多組液位計組合, 可以單體進行全量程測量。設備少開孔,顯示清晰,標志醒目, 讀數直觀等優點 。

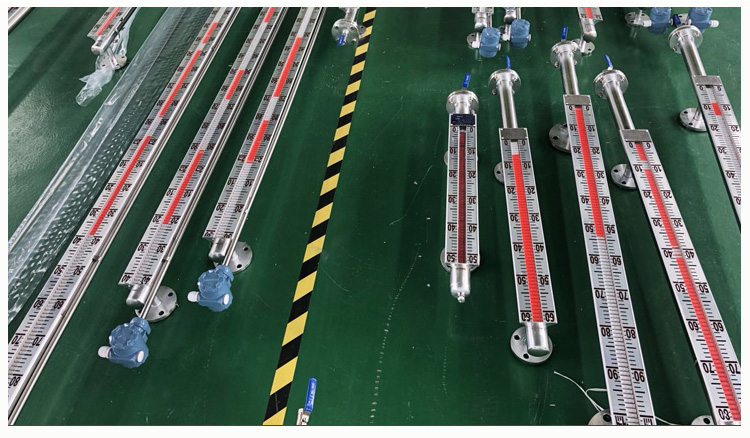

uhz磁翻板液位計產品圖


uhz磁翻板液位計工作原理

磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋以及液位變送器等組成,其結構如圖所示。工作原理為:本體外的翻板箱及變送器受本體內浮子(具有定向磁性源,按不同介質和壓力針對研制)的作用促使翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。適用對象:
磁翻板液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液(硫酸流量計)、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇,以適應不同場合、環境的要求。

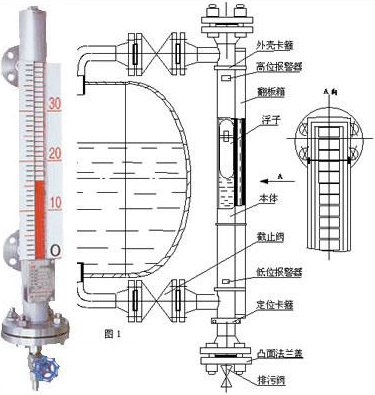

uhz磁翻板液位計工作原理圖


uhz磁翻板液位計特點

設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用;
測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的;
工作壓力范圍寬,耐壓從真空到42MPa;
工作溫度范圍寬,適用于從-160-450℃;
廣泛用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量;
各型號均可選丁憂磁性報警開關,實現高低液位自動控制或報警;
各型號均可選配4-20mADC液位變送器,實現遠距離集中測量與控制。

uhz磁翻板液位計技術參數

測量范圍:150-6000mm(大于6000mm可協商訂貨);

精確度:±10mm;
介質密度:0.4-20g/cm3;

介質密度差:≥0.15g/cm3;
工作壓力:-0.1-42MPa;
工作溫度:-160-450℃;
連接法蘭:法蘭通徑為DN20-DN150,法蘭標準采用化工部HG20592-97法蘭標準,其它法蘭標準請用戶在訂貨時注明;
環境振動:頻率≤25HZ,振幅≤0.5mm;
法蘭材質:碳鋼、304、316L;
跟隨速度:≤0.08m/s;
介質粘度:≤0.04Pa;
主導管材質:1Cr18Ni9Ti、304、316L、PP、PTEE,304不銹鋼內襯PTEE;
主導管直徑:¢48、¢57、¢62mm;
磁翻柱材質:≤80℃:ABS塑料,≥80℃:陶瓷或金屬;
顯示器材質:≤80℃:ABS塑料,≥80℃:鋁合金;
安裝方式:垂直安裝;
排污閥:球閥,針型閥。附加功能選擇項:
磁性限位開關:
常開型:高于報警點合并;
常閉型:高于報警點斷開;
開關容量:250VAC1A(阻性)250VAC0.3A(感性);
開關壽命:100000次。
液位變送器:
輸出電流:4-20mADC;
分辨率:±1-±10mm;
負載電阻:500Ω(24VDC供電時);
傳送距離:>3000m;
工作電源:16-30VDC。
智能液位變送器:
輸出電流:4-20ADC;
分辨率:0.2mm;
負載電阻:500Ω(24VDC供電時);
傳送距離:>3000m;
工作電源:16-30VDC。
夾套形式:
蒸汽夾套和水循環夾套,是在液位計主導管處增加一層筒體,供蒸汽,循環水或?qū)嵊土魍ā?br/>真空夾套,是在液位計主導管外增加一層真空筒體,以使被測量介質與外界隔熱。
雙層夾套,一般是指在蒸汽伴熱夾大套外再做一層真空夾套。
電伴熱系統,是在液位計主導管外纏繞電伴熱帶,從而給介質加熱。

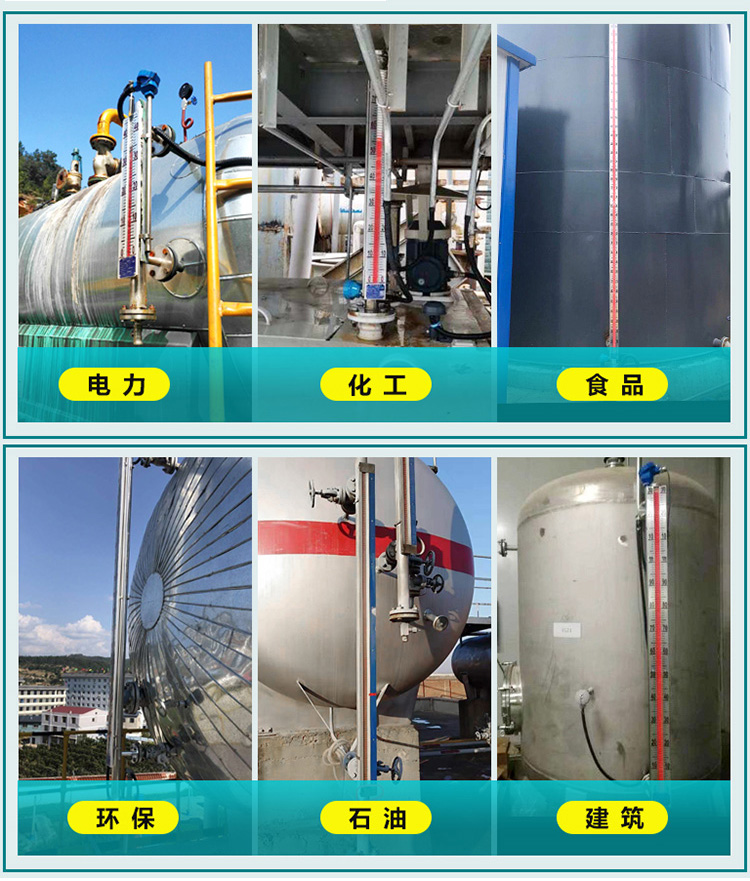

uhz磁翻板液位計現場安裝使用圖


uhz磁翻板液位計分類及適用范圍

1、插入型磁翻板液位計:該液位計適用于地下槽、池的液位測量和控制。
2、保溫型磁翻板液位計:該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑??梢员3种黧w內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑,以保證液位的穩定。使儀表正確指示出被測液位。
3、防霜型磁翻板液位計:是我廠專為解決低溫液體液位計外結冰而設計的**產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。
4、耐強腐蝕型磁翻板液位計:該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。

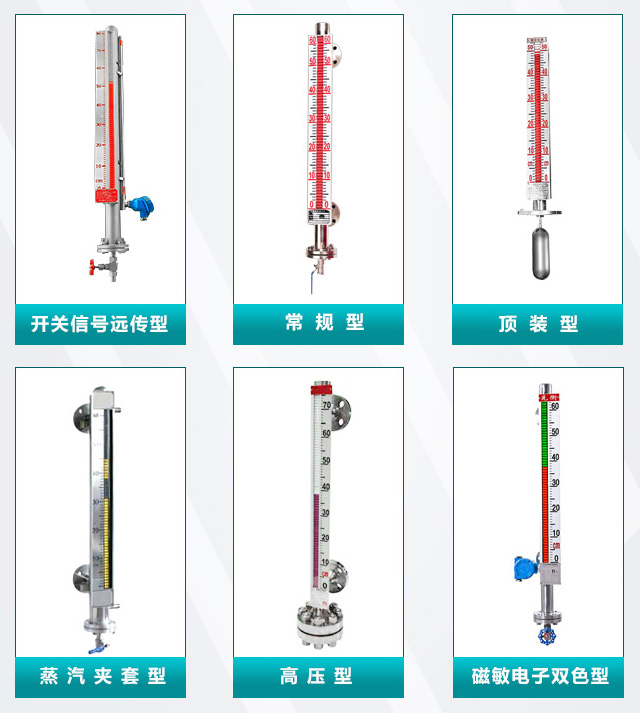

uhz磁翻板液位計產品分類圖

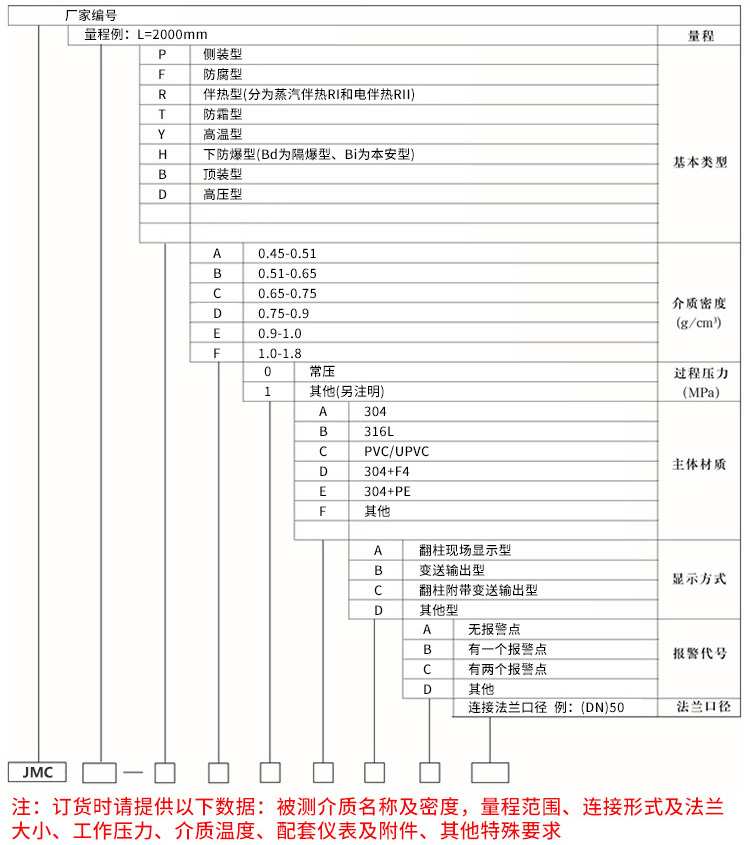

uhz磁翻板液位計選型表

uhz磁翻板液位計規格選型表
